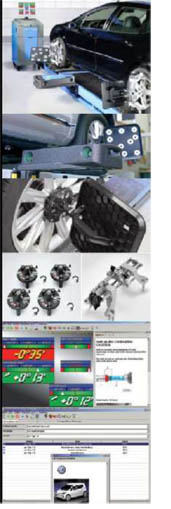

Стенд для измерения углов установки колес (сход-развал) легковых автомобилей EASY 3D (1.690.700.001)
 Стенд EASY 3D обеспечивает высокую точность измерений и производительность.
Предназначен для легковых автомобилей и легкого коммерческого транспорта
с максимальной колесной базой 3,4 метра (до 4,3 метров с большими задними мишенями - опция).
Описание стенда:
• 3D-система измерения со стерео камерами, основанная на принципе триангуляции,
по 2 камеры на каждое колесо. Полностью удовлетворяет строгим требованиям автопроизводителей.
• Точность измерения параметров схождения и развала: ± 2 угловые минуты
• Измерительные блоки крепятся непосредственно к трапам подъемника, что обеспечивает высокую точность и повторяемость измерений на любой высоте положения подъемника
• Быстрая процедура измерений: полный цикл с поворотом колес для измерения продольного угла наклона оси поворота (кастера) и распечаткой протокола измерений занимает менее
7 минут.
• Измеренные значения отображаются на 19" ЖК-мониторе в реальном времени
и сопоставляются с заводскими нормативными спецификациями автомобиля
• Компенсация биения методом прокатывания автомобиля, дополнительный осевой подъемник для вывешивания колес не требуется
• Ударопрочные измерительные блоки с поперечной инфракрасной связью не требуют калибровки после установки стенда
• Мобильная конструкция: измерительные блоки при необходимости легко снимаются,
отсутствуют ограничения неподвижной установки
• Идеален для установки на ограниченной площади, так как не требуется дополнительное расстояние перед подъемником
• Обширная универсальная база данных спецификаций для более чем 30 000 различных моделей автомобилей от более чем 130 автопроизводителей + специальная БД для автомобилей VAG. Возможность обновления базы данных через интернет
Корпус измерительных блоков выполнен из прочного ударостойкого пластика.
При необходимости, измерительные блоки легко снимаются и также легко устанавливаются обратно.
Инфракрасная связь между измерительными блоками обеспечивает точность измерений на любой высоте подъемника и не подвержена внешним воздействиям
и вибрации.
Быстрая установка мишеней: удобные магнитные
адаптеры (опция) подходят для колесных дисков с 3, 4 и 5
отверстиями под колесные болты.
Инновационные магнитные адаптеры позволяют крепить
измерительные мишени 3D стенда непосредственно к
колесным болтам, исключая возможные повреждения
колесных дисков.
Обеспечивают быстрое и удобное крепление мишеней на любых
магнитящихся колесных болтах, которые являются опорной
плоскостью адаптера. Подходят для следующих типов колесных
дисков:
• 3 отверстия, Ø расположения 98 – 112 мм
• 4 отверстия, Ø расположения 98 – 130 мм
• 5 отверстий, Ø расположения 98 - 139,7 мм
Программа стенда обеспечивает эффективную процедуру
измерений.
Вся необходимая справочная информация доступна
в программе на разных языках.
Для выполнения измерений и регулировок достаточно
выбрать соответствующую программную процедуру:
пошаговую с программными подсказками, быстрое или
выборочное измерение для проверки определенных
параметров.
Обширная база данных спецификаций автомобилей.
Более 30 000 различных моделей автомобилей от более
чем 130 автопроизводителей + расширенная база данных
по всем моделям автомобилей производства VOLKSWAGEN
AG.
Возможность обновления базы данных через интернет-
сайт www.beissbarth.com
Технические характеристики стенда EASY 3D
- Требования к рабочему месту:
Предназначен для установки на подъемник для сход-развала или на плоскость смотрового
приямка.
Необходимо по 600 мм свободного пространства по бокам с внешней стороны от трапов
подъемника.
- Габаритные размеры и вес:
Кабинет с измерительными блоками (ДxШхВ): 1180x770х1520 мм, вес 110 кг
Измерительные блоки (ДxШхВ): 650х370х150 мм, вес 9,3 кг /шт.
- Электропитание:
100-240 В (макс. 10A), 50/60 Гц, 0,5 кВт
- Измеряемые параметры:
Индивидуальное схождение, суммарное схождение, развал, угол поворота оси, смещение осей,
продольное смещение колес, продольный и поперечный наклон (Caster и SAI)
- Измеряемые автомобили:
Легковой и коммерческий транспорт с колесной базой от 1,8 м до 3,4 м со стандартными задними
мишенями; до 4,3 м с большими мишенями для задней оси (опция)
- Процедуры измерений и регулировок:
Измерение и регулировка развала и продольного наклона (caster) при вывешенных колесах
в режиме реального времени; регулировка схождения при повернутых колесах.
- Компенсация биения:
Методом прокатывания автомобиля, без необходимости вывешивания колес.
Стандартная комплектация стенда EASY 3D:
• Мобильный кабинет с ПК
• 2 измерительных блока со стерео камерами и поперечной инфракрасной связью
• 4 измерительные мишени для легковых автомобилей
• 17" ЖК-монитор
• Клавиатура
• Цветной принтер A4
• Пульт ДУ
• Фиксатор рулевого колеса
• Стопор педали тормоза
• Руководство по эксплуатации
Обязательные аксессуары (опции) для стенда EASY 3D:
• Комплект соединительных проводов 12 м (1690701029)
• Комплект кронштейнов для крепления измерительных блоков
на трапы напольного подъемника, 2 шт. (1690701078)
• 4 магнитных адаптера для крепления измерительных мишеней на колеса (1690701051)
или
• Универсальный колесный захват до 21" (необходимо 4 шт.) (932311020)
• 2 механические передние поворотные площадки (необходимо 2 шт.) (932501210)
• Переездные вставки для поворотных площадок для прокатывания
(необходимо 4 шт.) (1690702082)
Дополнительные аксессуары для стенда EASY 3D:
1 690 701 045 Защитная пластина: для установки над измерительным блоком
1 690 701 041 Держатель колесных захватов и мишеней, устанавливается на кабинет
1 690 701 012 Дополнительные большие мишени для задней оси
для обслуживания автомобилей с колесной базой 3,4 – 4,3 м (2 шт)
|
|
 |
|
